LED顯示屏作為一種終端的顯示媒體,也是一種廣告?zhèn)髅降妮d體,越來越受到青睞。但是,LED顯示屏經過近20年的發展,當前還有諸多的技術細節問題沒有解決,顯示屏的斑塊現象就是其中之一。LED顯示屏斑塊現象由來已久,幾乎形成了一種被所有人忽視的行業瑕疵,一些配件企業雖然不斷的改善工藝,努力的去解決,但是收效甚微。那么引起斑塊的原因是什么?怎么解決?

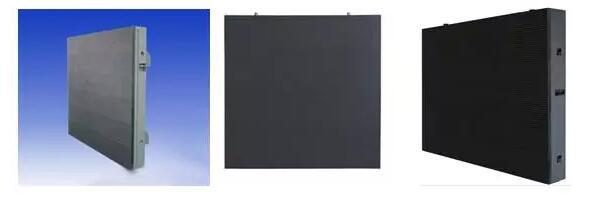

LED地磚顯示屏的斑塊化現象
那么LED顯示屏斑塊是怎么產生的呢?下面通過材料和形狀的分析將得出結論;

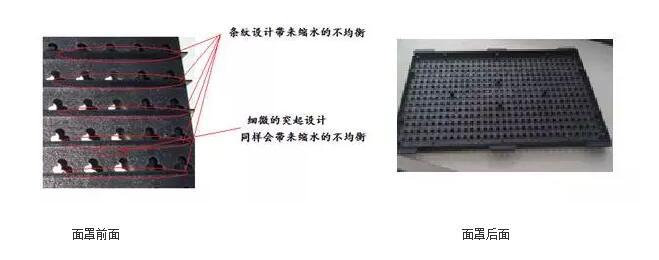

LED模組面罩的后面是平面的,而前面由于考慮到光型的問題,設計了條紋狀突起和燈的帽沿,也就是我們這樣設計重點考慮前面的光型;恰恰由于我們的這種設計,且對PC材料的縮水考慮不盡全面,導致了材料因縮水引起的表面應力分布的不平衡(縮水,是指材料成型后的收縮率,不同的材料的收縮率不同),面罩前面的條紋狀突起縮水比后面的平面縮水要多,同樣前面產生的應力比后面產生的應力也大,應力的前后不平衡造成面罩往后部凹陷;
那么現象呢?因為材料縮水和設計缺陷所導致的面罩前后應力分布不平衡,且使模組面罩表面應力呈不均勻分布,模組面罩中間部分的受到縮水產生的應力比邊緣要大,所以面罩一般都是中間往后部凹的多。
或許有人會說,模組面罩是軟的,我用模組底殼把面罩中間給頂起,這種現象就應該消失吧?可結論是無情的-------“不會”。另外一種現象,由于材料的縮水,造成了面罩表面對光的反射曲率也產生了影響,所以從視覺上增加了顯示屏的斑塊的感覺。
LED斑塊解決方法
方法一:適當?shù)脑黾用嬲值暮穸?,使面罩前部突起而導致的縮水應力達到可以忽略不計的地步,這樣可以解決,但是這種方案,一是要精確地計算出模組面罩的厚度,二是可能會導致其它問題的產生,三是,要對材料有很好的把握。
方法二:簡單的面罩前后面設計同樣的突起,也就是說,模組面罩的前面設計什么樣的光學突起,后面在同樣的位置就設計什么樣的突起,這樣使面罩前后的縮水達到平衡,從而使面罩前面和后面因為縮水而產生的應力得到平衡,面罩的變形就迎刃而解。
